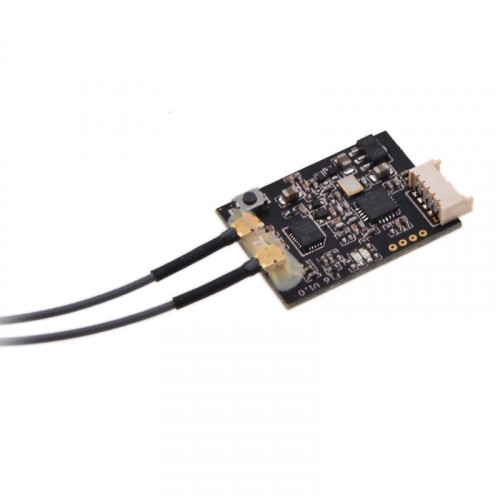

Приемник MRF16CH это улучшенная версия популярного приемника FrSky XSR. В этом приемнике антенны на UHF разъемах, а не припаяны, что значительно ускоряет ремонт в полевых условиях.
Подходит для: FrSky XJT модулей, передатчиков FrSky Taranis X9D,X9DP,X9E,X12S в D16 mode
Распиновка и расположение элементов MRF16CH
Особенности MRF16CH
- Высокоачественный усислитель, обеспечивающий высокую чувствительность приемника
- Две антенны с возможностью монтажа под разными углами, для уверенного приема при любом взаимоположении антенн приемника и передатчика
- Возможность прямого последовательного соединения ( S-BUS/PPM ) с полетным контроллером без использования дополнительных преобразователей для экномии места и веса
- RSSI (PWM) выход для отслеживания уровня сигнала
Процедура привязки (binding) MRF16CH
- Включите аппаратуру, выберите протокол D16 и запустите привзяку (bind)
- Нажмите и удержвайте кнопку SW на приемнике и подключите питание
- Свечение зеленого индикатора и моргание красного означет что привязка успешна
- Выключите привязку на аппаратуре и переподключите питание приемника
Значения индикатуров статуса (LED)
Зеленый индикатор | Красный индикатор | Статус |
Не горит | Моргает | Нет сигнала от аппаратуры |
Горит | Часто моргает | Привязка успешно завершена |
Горит | Не горит | Прием сигнала от аппаратуры |
Общие | |
Вес | 3 г. |
Размер | 26х19,6х5 мм |
Рабочее напряжение | 3,5V-8,4V |
Характеристики приемников | |
Антенна | 2 антенны (diversity) |
Количество каналов | S-BUS (16CH) + CPPMR (8CH) + RSSI (PWM) |
Протокол | OPEN TX FRSKY D16 |
Рабочая частота | 2.4 ГГц |
Совместимость с передатчиками | FRSKY TARANIS X9D, X9DP, X9E, X12S и другие |
